Opis i primena

Cevni kompenzatori su deformatibilni elementi. Primenjuju se u mašinogradnji u procesnoj tehnici, vodovodima, toplovodima i svuda gde se koriste pumpna postrojenja za cevni transport fluida.
Mogu se upotrebljavati u temperaturnim uslovima od 110ºC do -30ºC uz povremena temperaturna opterećenja i do 150ºC .
Osnovna namena cevnih kompenzatora je redukcija svih statičkih, dinamičkih i termičkih uticaja koji se prenose između agregata i cevovoda.

Sporedne funkcije kompenzatora su smanjivanje buke, sprečavanje električnog proboja i samozaptivanje.
Izrađeni su od kompozitnog materijala čelika i neoprena, a u svemu u skladu sa standardizovanim prirubničkim spojevima prema JUS-u i DIN-u.
Visina kompenzatora (h) je najčešće fiksna i iznosi 65 mm, mada se može prilagoditi zahtevima konstrukcije.

Tehnologija izrade

Tehnološki postupak izrade i kontrole teče u sledećim fazama:

Priprema limova
Priprema neoprena
Postupak sastavljanja kompenzatora i završna obrada
Završna kontrola kompenzatora

Cevni kompenzatori se izrađuju u specijalno konstruisanom alatu.
Svi čelični elementi, koji su deo kompozitne konstrukcije, zaštićeni su od korozije tako što su potpuno obloženi neoprenom, postupkom vruće vulkanizacije.

Ugradnja

Da bi se sprečila neželjena naprezanja kompenzatora, potrebno je da površine prirubnica između kojih se postavlja kompenzator, budu paralelne, ravne i upravne na površinu kompenzatora.
Kompenzator ima sa obe strane površine za zaptivanje, koje su ravne, tako da na nazubljenom delu prirubnice omogućuju pouzdano zaptivanje spoja, bez upotrebe posebnih zaptivača.
Veza sa prirubnicama ostvaruje se sa odgovarajućim zavrtnjevima bez dodatnih osigurača od odvrtanja.
Proizvod je pouzdan i uz pravilnu upotrebu karakteriše ga dug vek eksploatacije.

Dimenzije

Dimenzije kompenzatora prilagođene su prirubnicama zavisno od nominalnog prečnika i nominalnog pritiska i sistematizovani su u tabeli. Svaki tip kompenzatora se posebno projektuje za šta postoji propratna tehnička dokumentacija i atest.

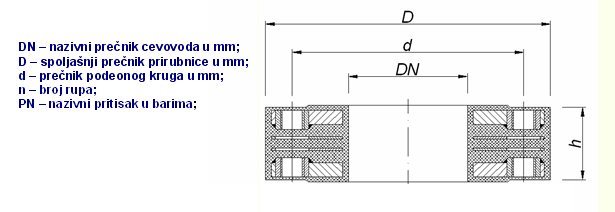

Opšta oznaka cevnog kompenzatora je CK.DN.PN.x, gde je:

CK – cevni kompenzator;
DN – nazivni prečnik u mm;
PN – nazivni pritisak u bar;
x – broj slojeva neoprena;

Napomena: Visina h zavisi od tehničko-tehnoloških karakteristika agregata i cevovoda.

	PN 6					PN 10					PN 16
DN	D	d	d1	navoj zavrtnja	n	D	d	d1	navoj zavrtnja	n	D	d	d1	navoj zavrtnja	n
6	65	40	11	M10	4	75	50	11	M10	4	75	50	11	M10	4
8	70	45	11	M10	4	80	55	11	M10	4	80	55	11	M10	4
10	75	50	11	M10	4	90	60	14	M12	4	90	60	14	M12	4
15	80	55	11	M10	4	95	65	14	M12	4	95	65	14	M12	4
20	90	65	11	M10	4	105	75	14	M12	4	105	75	14	M12	4
25	100	75	11	M10	4	115	85	14	M12	4	115	85	14	M12	4
32	120	90	14	M12	4	140	100	18	M16	4	140	100	18	M16	4
40	130	100	14	M12	4	150	110	18	M16	4	150	110	18	M16	4
50	140	110	14	M12	4	165	125	18	M16	4	165	125	18	M16	4
65	160	130	14	M12	4	185	145	18	M16	4	185	145	18	M16	4
80	190	150	18	M12	4	200	160	18	M16	8	200	160	18	M16	8
100	210	170	18	M16	4	220	180	18	M16	8	220	180	18	M16	8
125	240	200	18	M16	8	250	210	18	M16	8	250	210	18	M16	8
150	265	225	18	M16	8	285	240	22	M20	8	285	240	22	M20	8
175	295	255	18	M16	8	315	270	22	M20	8	315	270	22	M20	8
200	320	280	18	M16	8	340	295	22	M20	8	340	295	22	M20	12
225	345	305	18	M16	8	370	325	22	M20	8	370	325	22	M20	12
250	375	335	18	M16	12	395	350	22	M20	12	405	355	26	M24	12
300	440	395	22	M20	12	445	400	22	M20	12	460	410	26	M24	12
350	490	445	22	M20	12	505	460	22	M20	16	520	470	26	M24	16
400	540	495	22	M20	16	565	515	26	M24	16	580	525	30	M27	16
450	595	550	22	M20	16	615	565	26	M24	20	640	585	30	M27	20
500	645	600	22	M20	20	670	620	26	M24	20	715	650	33	M30	20
